การวัดและค่า STC
รวมค่าการกันเสียง (STC) ของระบบผนังที่นิยมใช้ในประเทศไทย
ค่า STC (Sound Transmission Class) เป็นดัชนีตัวเลขตัวเดียวที่บอกประสิทธิภาพการป้องกันเสียงทะลุผ่านของระบบผนัง ได้จากค่า TL ที่ทดสอบในห้องปฏิบัติการ บทความนี้อธิบายที่มาของค่า STC และรวมแผนภาพระบบผนังที่นิยมใช้ ทั้งผนังก่ออิฐมอญ อิฐมวลเบา และผนังเบาโครง C64 พร้อมการใช้งานที่เหมาะสม
ค่า Sound Transmission Loss (TL) คืออะไร และหาได้อย่างไร
สิ่งที่น่าสนใจก็คือ ค่าสัมประสิทธิ์การทะลุผ่านของเสียงนั้นสามารถนำมาคำนวณเป็นค่าประสิทธิภาพในการทะลุผ่านของผนัง หรือค่า Sound Transmission Loss (TL) ได้
ในความเป็นจริง ค่า Sound Transmission Loss (TL) หาได้จากการทดสอบในห้องปฏิบัติการ
การทดสอบค่า TL ในห้องปฏิบัติการ
ห้องทดสอบจะมีลักษณะเป็นห้องทึบ 2 ห้อง ที่อยู่ติดกัน ผนังภายในห้องสร้างด้วยคอนกรีตหนาอย่างน้อย 40 เซนติเมตร เพื่อให้ผนังสามารถป้องกันเสียงทะลุผ่านออกไปข้างนอกได้
ห้องที่เป็นแหล่งกำเนิดเสียง (Source Room) จะถูกวางลำโพงและเปิดเสียงสัญญาณที่ความดังสูงเข้าไปในห้อง โดยติดตั้งระบบผนังที่ต้องการทดสอบค่าประสิทธิภาพในการป้องกันเสียงกั้นระหว่างห้องทั้ง 2
หลังจากนั้นจึงวัดระดับความดังของห้องผู้รับ (Receiving Room) ผลต่างระดับเสียงระหว่างห้องแหล่งกำเนิดและห้องผู้รับ คือค่าประสิทธิภาพในการป้องกันเสียงของระบบผนังที่ทำการทดสอบ
ค่า STC (Sound Transmission Class) คืออะไร
ค่า STC หรือ Sound Transmission Class คือค่าดัชนีที่เป็นตัวเลขตัวเดียว ใช้เป็นตัวแทนในการสื่อสารประสิทธิภาพของการป้องกันเสียงทะลุผ่านของระบบผนังแบบภาพรวม
เวลาที่ค่าประสิทธิภาพในการป้องกันเสียง หรือค่า TL ถูกทดสอบ ห้องปฏิบัติการจะออกค่าผลทดสอบแยกตามช่วงความถี่แบบ Octave มาให้ ซึ่งค่อนข้างยุ่งยากในการสื่อสาร โดยเฉพาะกับวงการสถาปนิก เพราะการพูดค่า TL จะต้องระบุย่านความถี่ที่ต้องการจะสื่อสารด้วย จึงมีการกำหนดค่าดัชนีตัวเลขตัวเดียวนี้ขึ้นมา
ค่า STC หาได้อย่างไร
การหาค่า Sound Transmission Class ไม่ใช่การหาค่าเฉลี่ยของ TL ทุก ๆ ความถี่ แต่หาโดยใช้เส้น STC Contour ซึ่งเป็นกราฟมาตรฐาน
วิธีการคือขยับกราฟมาตรฐานขึ้นลงในแนวดิ่ง เปรียบเทียบกับค่า TL ที่ได้จากการวัด โดยการขยับจะถูกทำซ้ำแล้วซ้ำเล่าจนเข้าเงื่อนไขดังต่อไปนี้
- เมื่อรวมค่าผลต่างระหว่างค่าบน STC contour กับค่า TL ที่ได้จากการวัด จะต้องมีค่าไม่เกิน 32 dB
- ค่าผลต่างสูงสุดของแต่ละจุด จะต้องไม่เกิน 8 dB

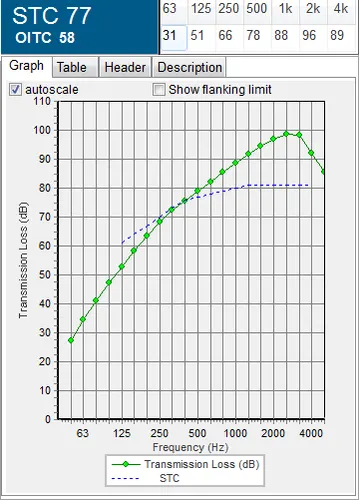

เส้นประสีน้ำเงินคือ เส้น STC Contour
ค่า STC บอกอะไรในทางปฏิบัติ

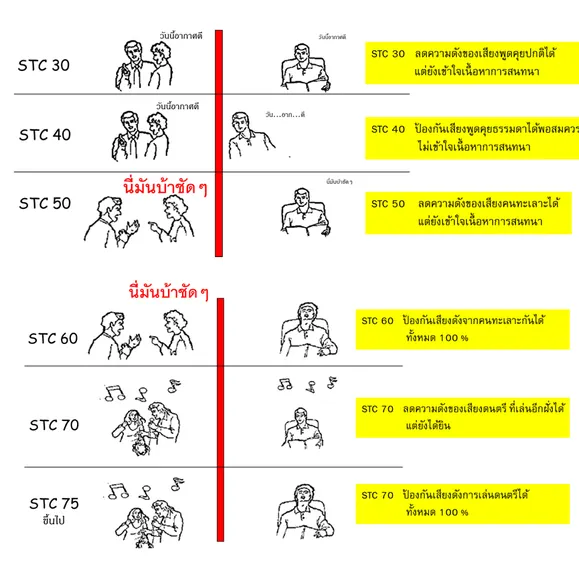

วิธีการหาค่า STC อาจจะดูงงบ้าง แต่ไม่ต้องสนใจมากนัก ที่น่าสนใจคือ ค่า STC จะบอกประสิทธิภาพในการป้องกันเสียงได้แบบเป็นรูปธรรม ดังแสดงในภาพ
ผนังของห้องแบบต่าง ๆ ควรมีค่า STC เท่าไร

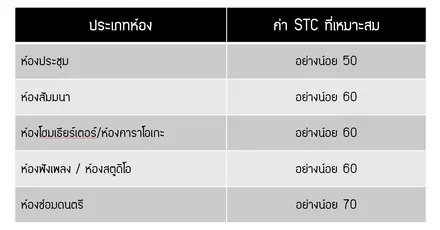

เพื่อให้ง่ายต่อการเลือกระบบ จึงขอแนะนำค่า STC ที่เหมาะสมต่อการใช้งานห้องต่าง ๆ ดังต่อไปนี้
ค่า STC ของระบบผนังที่นิยมใช้ในประเทศไทย
เหมาะกับผนังห้องซ้อมดนตรี

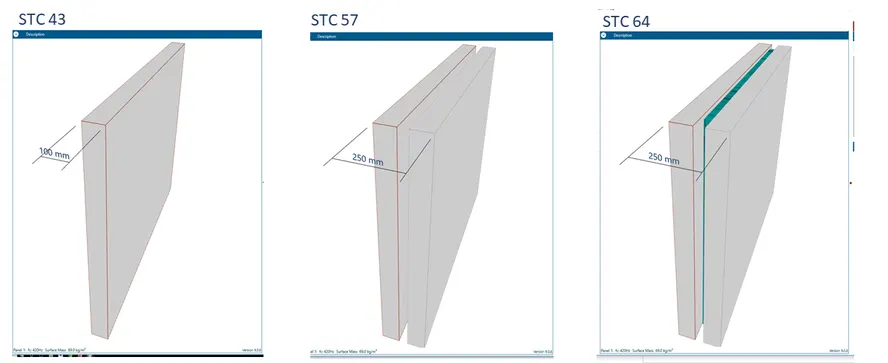

ผนังก่ออิฐมอญ ฉาบทั้งสองด้าน
ผนังก่ออิฐมอญ 2 ชั้น ห่างกัน 5 ซม ฉาบทั้งสองด้าน
ผนังก่ออิฐมอญ 2 ชั้น ห่างกัน 5 ซม ฉาบทั้งสองด้าน กรุภายในด้วยฉนวนกันเสียง ISO NOISE
STC 40
เหมาะกับผนังห้องคาราโอเกะ โฮมเธียร์เตอร์ ที่ไม่ซีเรียสมาก ที่เสียงทะลุออกไปประมาณหนึ่ง

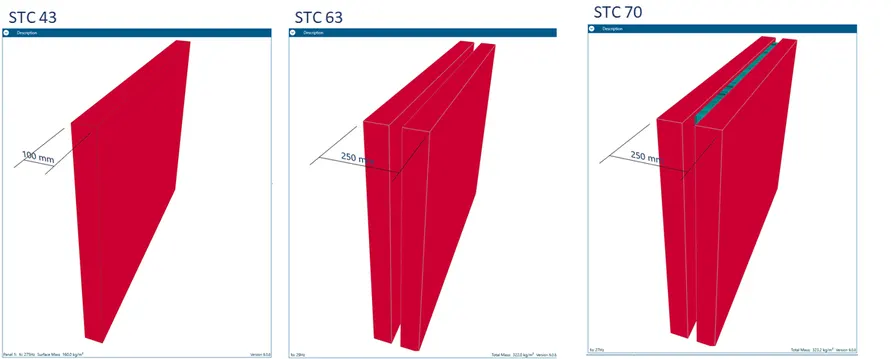

ผนังก่ออิฐมวลเบา ฉาบทั้งสองด้าน
ผนังก่ออิฐมวลเบา 2 ชั้น ห่างกัน 5 ซม ฉาบทั้งสองด้าน
ผนังก่ออิฐมวลเบา 2 ชั้น ห่างกัน 5 ซม ฉาบทั้งสองด้าน กรุภายในด้วยฉนวนกันเสียง ISO NOISE
เหมาะกับผนังห้องทั่วไป เทียบเท่าระบบผนังก่ออิฐ ซึ่งจะมีปัญหาเรื่องเสียงทะลุผ่าน หากใช้ทำผนังห้องพักแน่นอน

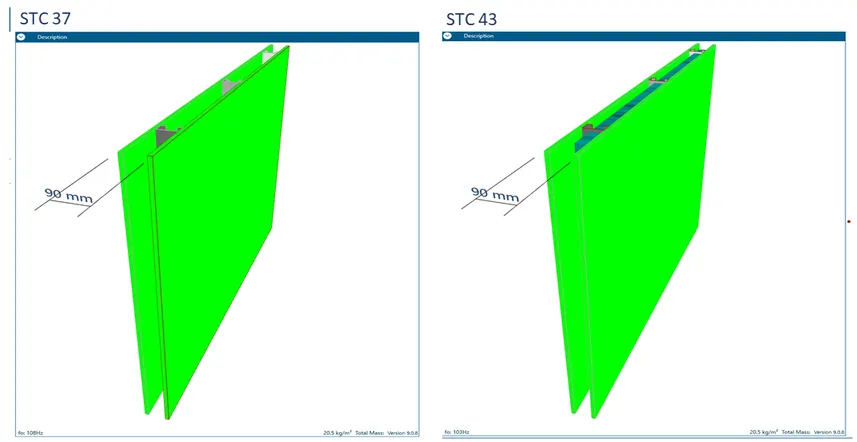

ระบบผนังเบา บนโครง C64 ระยะห่างระหว่างโครง 60 ซม ปิดด้วยแผ่นยิปซั่ม 12 มม ข้างละ 1 แผ่น
ระบบผนังเบา บนโครง C64 ระยะห่างระหว่างโครง 60 ซม ปิดด้วยแผ่นยิปซั่ม 12 มม ข้างละ 1 แผ่น กรุฉนวนกันเสียง ISO NOISE ภายในช่องว่างของผนัง
เหมาะกับผนังห้องทั่วไป และห้องประชุมที่เน้นประสิทธิภาพในการเก็บเสียง หรือห้องโฮมเธียร์เตอร์ที่ไม่ได้ซีเรียสเรื่องการเก็บเสียงมากนัก

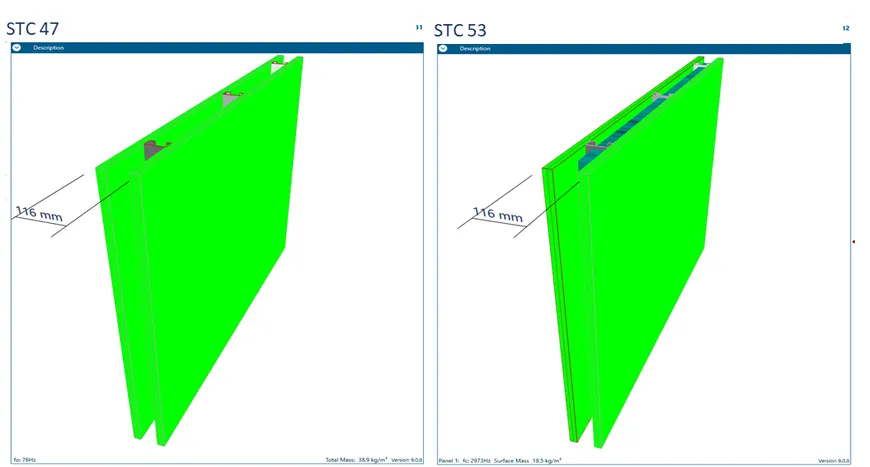

ระบบผนังเบา บนโครง C64 ระยะห่างระหว่างโครง 60 ซม ปิดด้วยแผ่นยิปซั่ม 12 มม ข้างละ 2 แผ่น
ระบบผนังเบา บนโครง C64 ระยะห่างระหว่างโครง 60 ซม ปิดด้วยแผ่นยิปซั่ม 12 มม ข้างละ 2 แผ่น
ระบบนี้ค่าใช้จ่ายสูงและค่าการกั้นเสียงไม่ดีเท่าที่ควร ไม่แนะนำให้ใช้

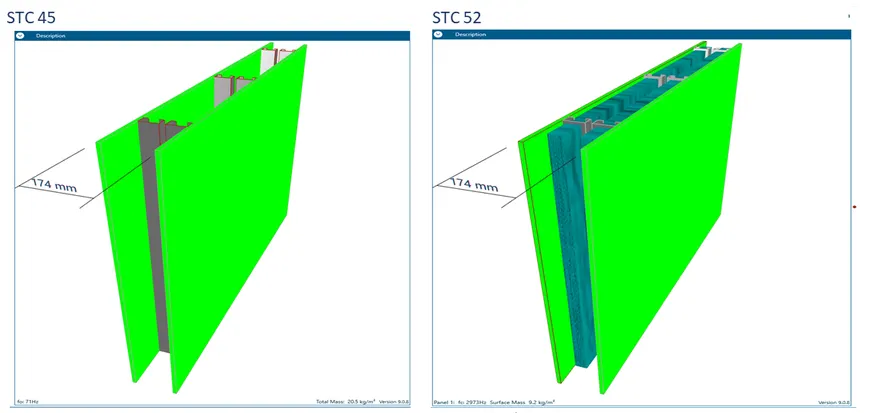

ระบบผนังเบาแบบโครงคู่ บนโครง C64 ระยะห่างระหว่างโครง 60 ซม และระยะห่างระหว่างโครงคู่ 5 ซม ปิดด้วยแผ่นยิปซั่ม 12 มม ข้างละ 1 แผ่น
ระบบผนังเบาแบบโครงคู่ บนโครง C64 ระยะห่างระหว่างโครง 60 ซม และระยะห่างระหว่างโครงคู่ 5 ซม ปิดด้วยแผ่นยิปซั่ม 12 มม ข้างละ 1 แผ่น กรุภายในโครง ด้วยฉนวนกันเสียง ISO NOISE 2 ชุด
เหมาะกับผนังที่เน้นการเก็บเสียงพิเศษ เช่น ห้องคาราโอเกะ โฮมเธียร์เตอร์ ห้องซ้อมดนตรี(ที่ไม่มีกลอง) ห้องประชุมสัมมนาที่มีระบบเครื่องขยายเสียง

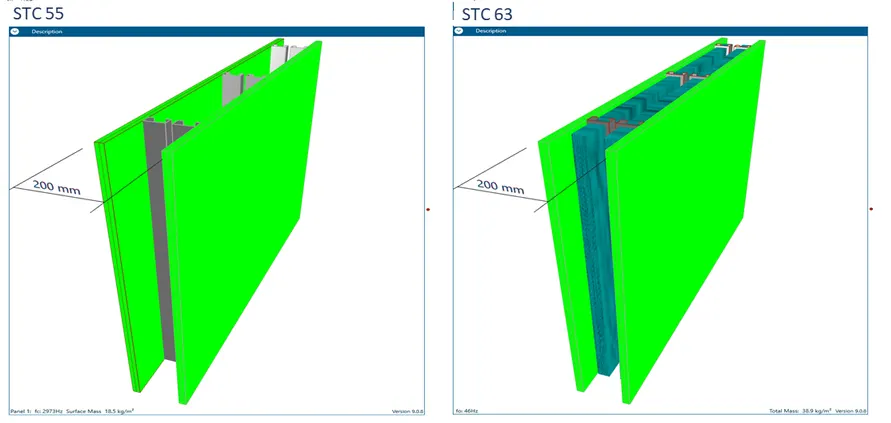

ระบบผนังเบาแบบโครงคู่ บนโครง C64 ระยะห่างระหว่างโครง 60 ซม และระยะห่างระหว่างโครงคู่ 5 ซม ปิดด้วยแผ่นยิปซั่ม 12 มม ข้างละ 2 แผ่น
ระบบผนังเบาแบบโครงคู่ บนโครง C64 ระยะห่างระหว่างโครง 60 ซม และระยะห่างระหว่างโครงคู่ 5 ซม ปิดด้วยแผ่นยิปซั่ม 12 มม ข้างละ 2 แผ่น
