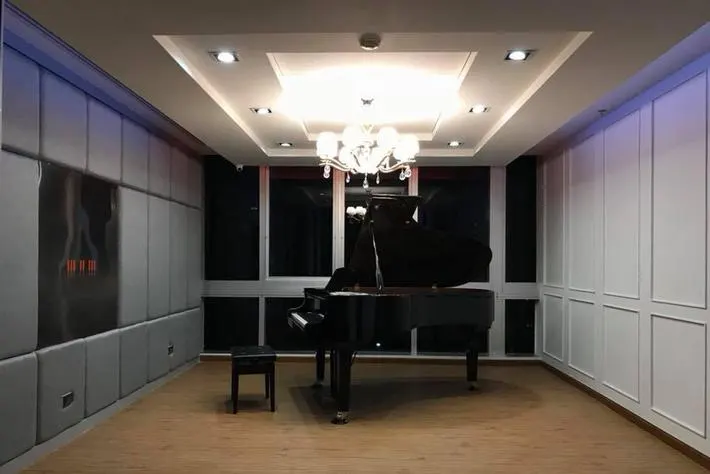

กรณีศึกษา การออกแบบระบบผนังป้องกันเสียงของ ห้องเรียนเปียโนภายในโรงเรียนสอนดนตรี

วัตถุประสงค์

เจ้าของโรงเรียนต้องการระบบผนังที่สามารถป้องกันเสียงทะลุผ่านระหว่างห้องเรียนเปียโนที่อยู่ติดกัน และคำแนะนำอื่น ๆ ที่จะช่วยป้องกันเสียงรบกวนได้อย่างมีประสิทธิภาพ

สภาพหน้างาน

โรงเรียนสอนดนตรีตั้งอยู่ภายในอาคารสำนักงาน โดยโรงเรียนเช่าพื้นที่ทั้งชั้น สิ่งที่เจ้าของโรงเรียนกังวลคือ ไม่ต้องการให้เสียงของห้องเรียนแต่ละห้องทะลุไปรบกวนห้องข้าง ๆ

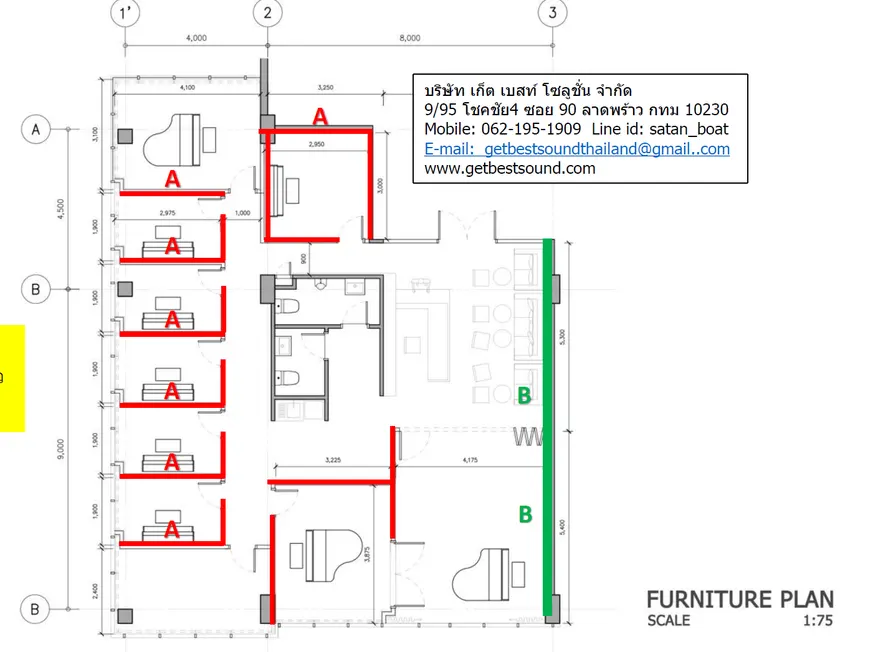

พิจารณาจากแปลนของพื้นที่โรงเรียน

• เส้นสีฟ้า คือ กรอบอาคาร เป็นกระจก
• เส้นสีแดง คือ ผนังกั้นระหว่างห้อง
• เส้นสีเขียว คือ ผนังเดิมของอาคาร

แนวทางการออกแบบระบบผนังกันเสียง

หลักการของการออกแบบ คือการกำหนดประสิทธิภาพในการป้องกันเสียงให้กับผนัง

ห้องเรียนเปียโนต้องการค่า DnT เท่าไร

จากตารางออกแบบที่นำเสนอโดย BB93 (Guideline of acoustics design for school)

• ห้องเรียนเปียโน ถือว่าเป็นห้องที่มีเสียงดังมาก (Very High)
• ห้องเรียนเปียโนที่อยู่ติดกัน ยอมให้เสียงดังได้ในระดับต่ำ (Low)

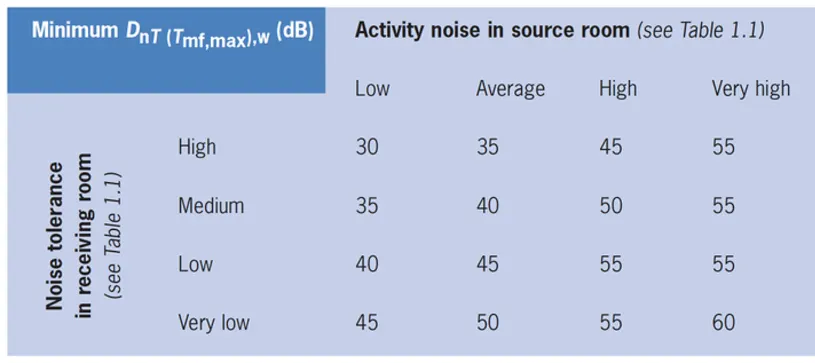

ดังนั้นค่า DnT ซึ่งเป็นประสิทธิภาพของการป้องกันเสียงระหว่างห้องที่จำเป็นต้องได้ จึงเป็นไปตามตารางด้านล่าง

หากต้องการดูความหมายของ Dntw แนะนำให้อ่านเพิ่มเติมจากลิงก์นี้ http://www.getbestsound.com/tl-testing.html

จากตารางจะเห็นว่า ห้องที่อยู่ติดกันจะต้องมีคุณสมบัติในการป้องกันเสียงเท่ากับ DnT 55

แล้วผนังควรจะต้องมีค่า STC เป็นเท่าไร

ค่า STC ของระบบผนังที่กั้นระหว่างห้องควรมีค่าประมาณ 55+7 = 62 เป็นอย่างต่ำ

จากประสบการณ์ ค่า STC ของผนังที่กั้นระหว่างห้อง จะต้องมีค่าสูงกว่าค่า DnT ประมาณ 7-10

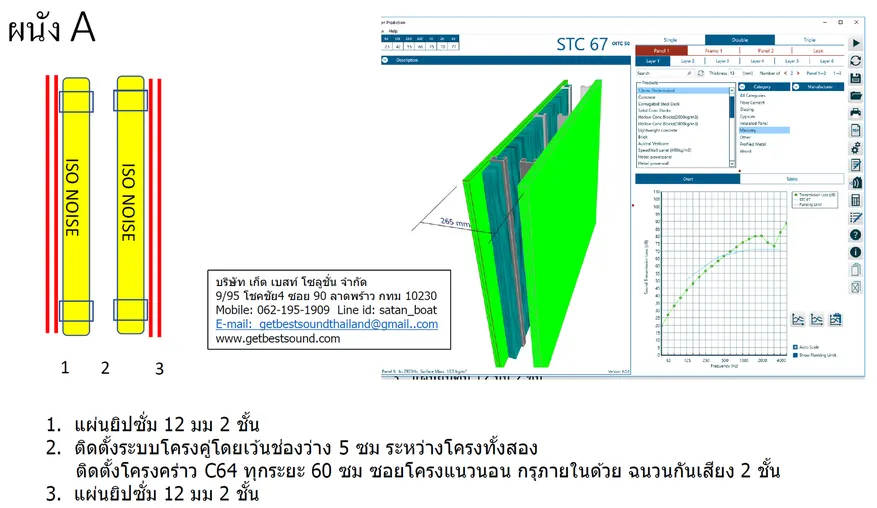

ระบบผนังที่เหมาะสม

เนื่องด้วยการออกแบบระบบผนังจะต้องเป็นระบบผนังเบา จึงแนะนำระบบผนังกันเสียงที่อ้างอิงกับข้อมูลระบบผนังจากลิงก์ http://www.iso-noise.com/products.html

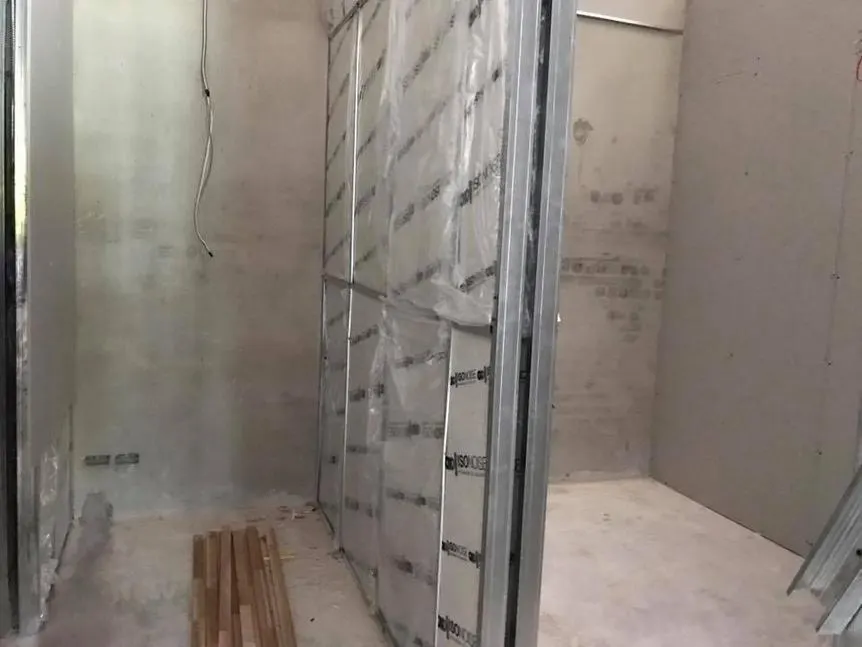

ดังนั้นระบบผนังที่เหมาะสมจึงเป็นระบบผนังรูปแบบนี้

นอกจากผนังแล้ว ต้องระวังอะไรอีก

ประตูห้อง

ประตูห้องแนะนำให้เป็นระบบประตูกันเสียง เช่น ประตู UPVC กันเสียง ซึ่งมีค่าการกันเสียงที่สูง

จากผลการวัดหลายครั้ง ประตูจะสามารถกันเสียงได้ประมาณ 30 เดซิเบล ซึ่งเพียงพอสำหรับป้องกันเสียงออกมาภายนอกโถงทางเดิน

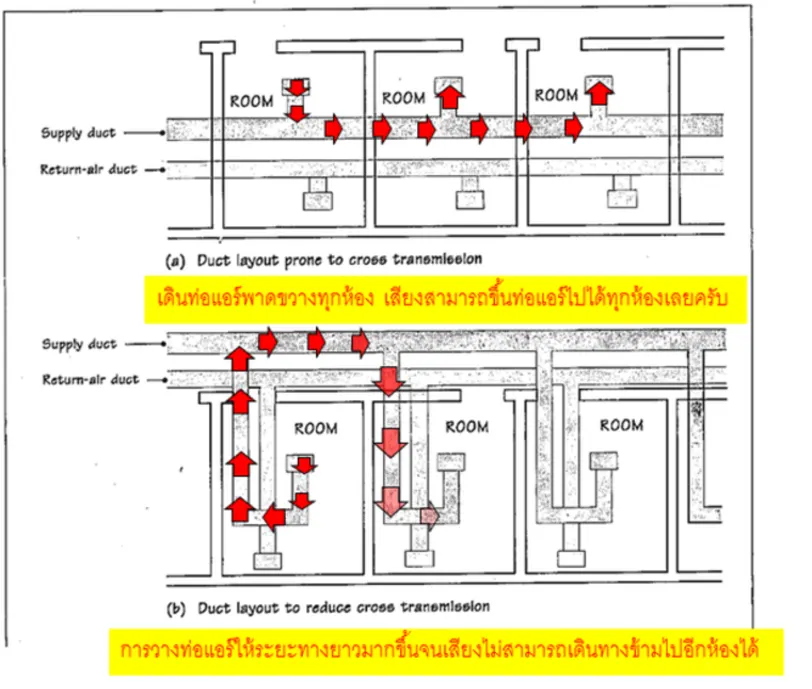

ระบบท่อแอร์

อีกเรื่องที่ต้องระวังคือระบบท่อแอร์ เพราะหากเดินท่อแบบที่ทำให้เปิดการเชื่อมต่อกันของอากาศระหว่างห้อง จะทำให้เสียงเดินทางผ่านท่อแอร์จากห้องหนึ่งมายังอีกห้องได้อย่างง่ายดาย

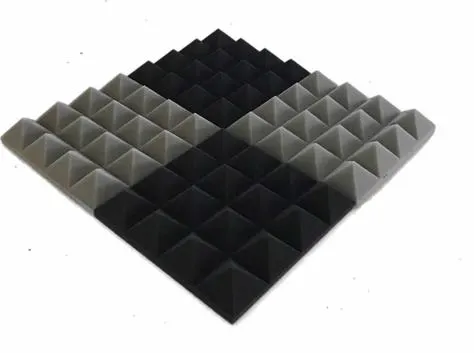

สนใจสั่งซื้อฟองน้ำซับเสียง เกรดพรีเมี่ยม เนื้อแน่น สีสวย และไม่ลามไฟ

ลายปิรามิด (มีเฉพาะสีดำ)

แผ่นขนาด 50 * 50 เซนติเมตร หนา 5 เซนติเมตร

เพียงแผ่นละ 160 บาท เท่านั้น ไม่รวม VAT (ราคาพิเศษ สินค้ามีจำนวนจำกัด)

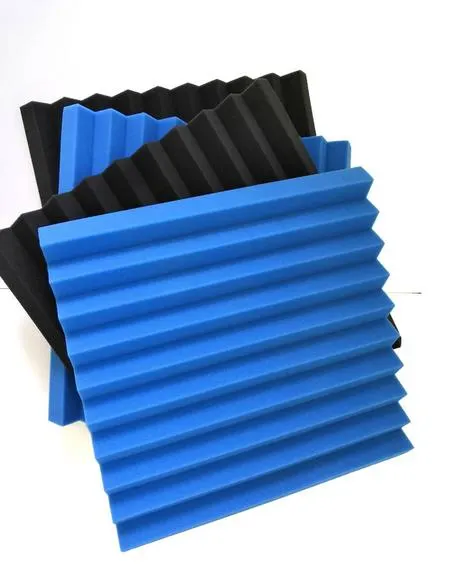

ลายวี (V shape)

แผ่นขนาด 50 * 50 เซนติเมตร หนา 5 เซนติเมตร

เพียงแผ่นละ 160 บาท เท่านั้น ไม่รวม VAT (ราคาพิเศษ สินค้ามีจำนวนจำกัด)

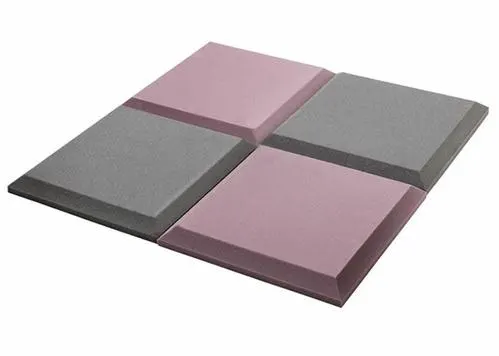

ลายแบน (Flat shape)

แผ่นขนาด 50 * 50 เซนติเมตร หนา 5 เซนติเมตร

เพียงแผ่นละ 180 บาทเท่านั้น ไม่รวม VAT (ราคาพิเศษ สินค้ามีจำนวนจำกัด)

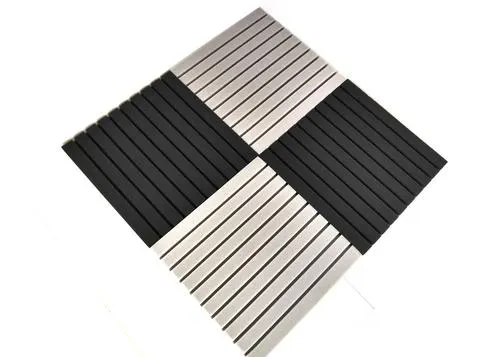

ลายแบน (Flat shape)
